中綴じ折り製本機 / DBM-700 System

綴じ製本 商業印刷・後加工 丁合・製本する

高精度業種から:印刷・受託

スピード・柔軟性を追求したハイクラス製本

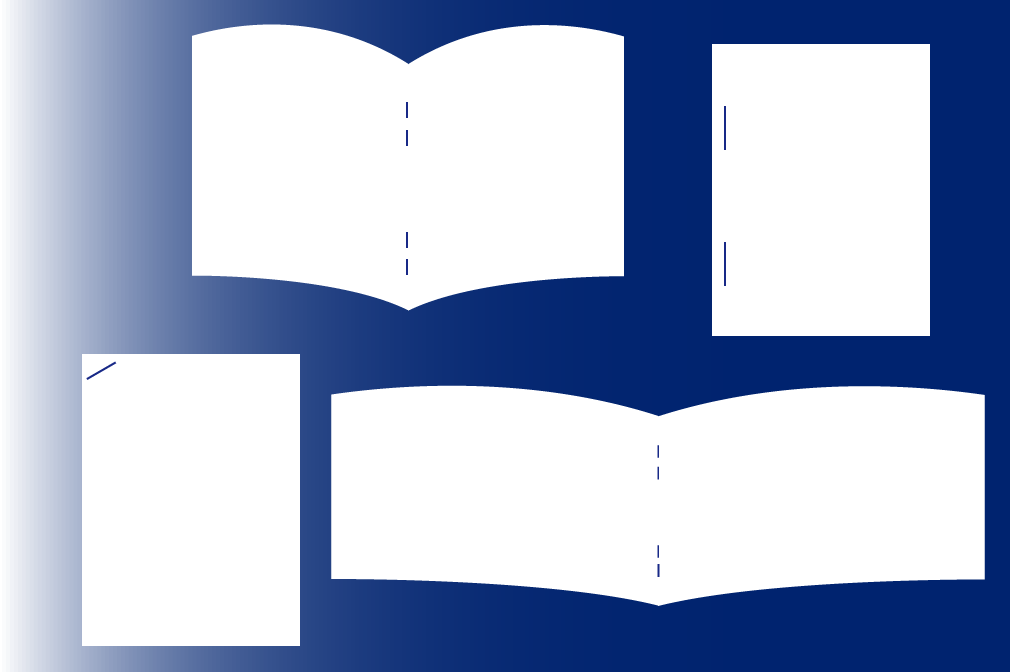

幅広い製本方式

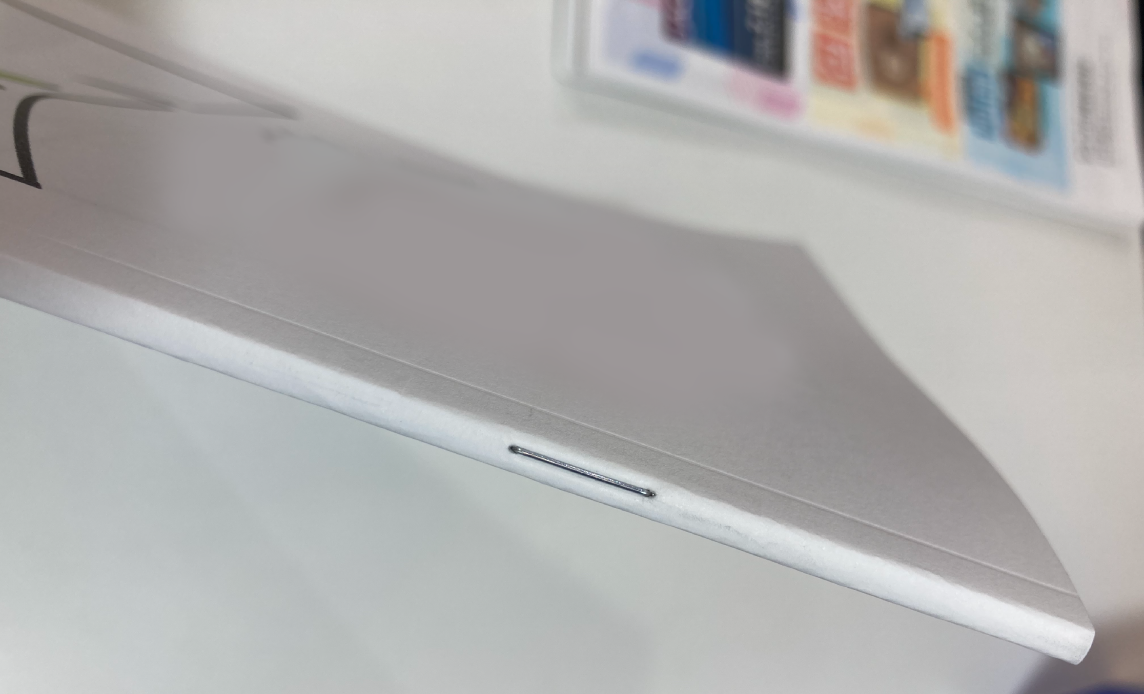

角背成形　ブックレットプレス（冊子成形）

冊子の背に圧を加えることにより、
中綴じ折り製本特有である冊子のふくらみを抑えることができ、
これまで余計に掛かっていた一手間を削減します。

※オプションのDBM-700Sが必要です。

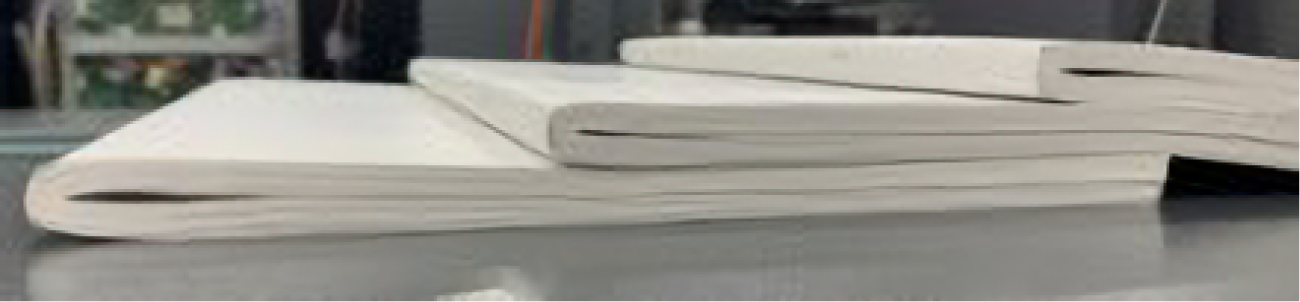

厚い冊子も作成

A4仕上がりで50枚（200ページ）、A5仕上がり時は60枚（240ページ）の成形できます。
安心の厚もの冊子対応。

※オプションのDBM-700Sによるブックレットプレス（冊子成形）が必須です。
　用紙種類に制限があります。

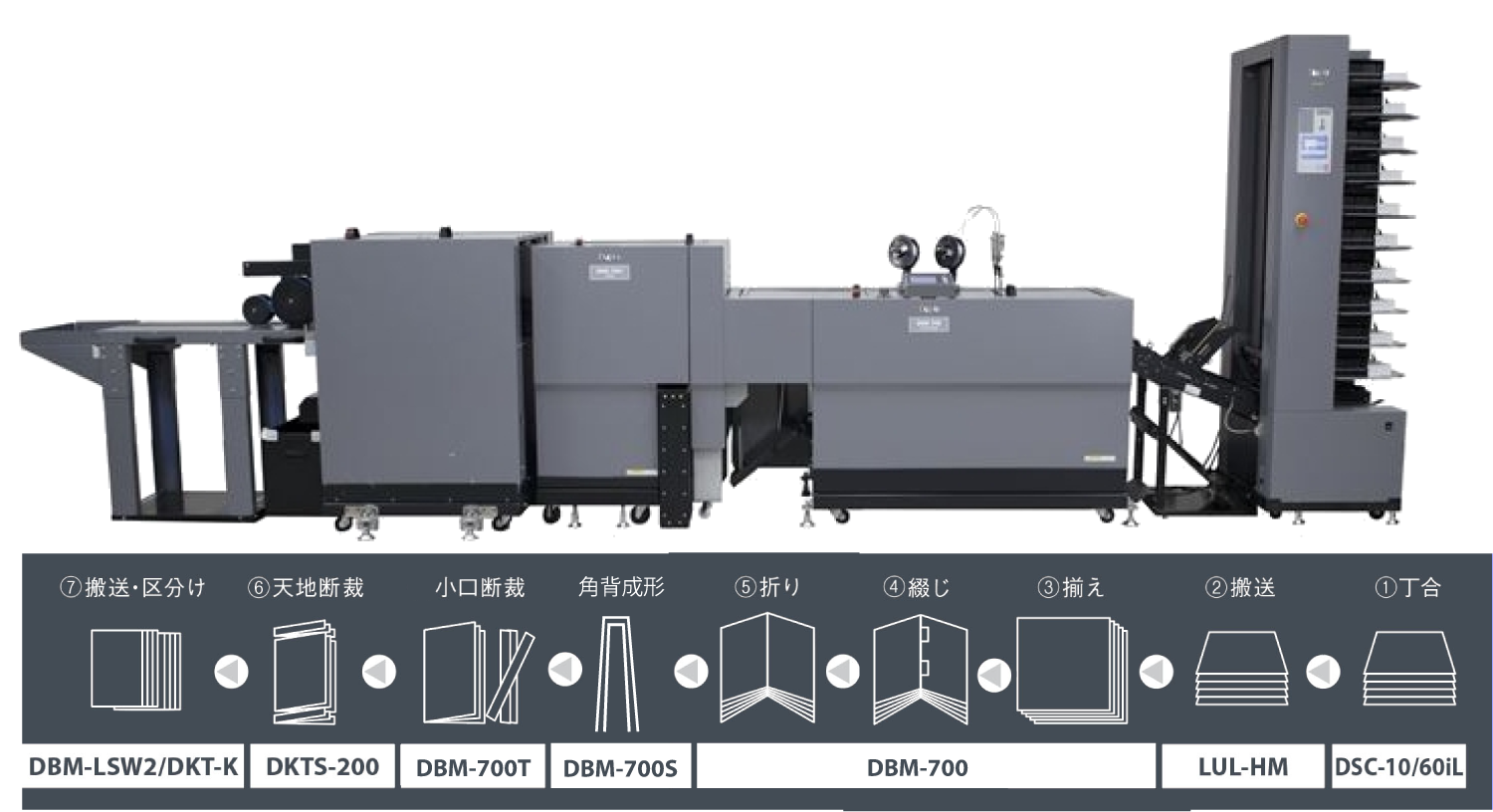

システム構成

A4仕上がりで50枚（200ページ）、A5仕上がり時は60枚（240ページ）の成形できます。 　
安心の厚もの冊子対応。
※オプションのDBM-700Sによるブックレットプレス（冊子成形）が必須です。 　
　用紙種類に制限があります。

機種構成（例）	寸法（幅×奥行×高さ）	消費電力
(丁合)DSC-10/60iL＋(搬送路)LUL-HM＋DBM-700＋(中綴じ)DBM-700S ＋(小口断裁)DBM-700T ＋(天地断裁)DKTS-200＋DBM-LSW2 ＋(搬送・区分け)DKT-K KIKCER FOR DKTS-200	6,514×1,126×1,972mm	2,580W
(丁合)DSC-10/60iL＋(搬送路)LUL-HM＋DBM-700＋(中綴じ)DBM-700S ＋(小口断裁)DBM-700T ＋(搬送・区分け)DBM-LSW＋DKT-K	5,556×844×1,972㎜	2,130W

用紙サイズ（幅×長さ）	中綴じ	最大	230㎜×610㎜※長さ最大	幅×長さが1：3.1を超えるものは仕様外。
			350㎜×508㎜※幅最大
		最小	120㎜×170㎜※長さ最小
			105㎜×297㎜※幅最小
		最小（成形時）	120㎜×210㎜
	平綴じ	最大	350㎜×364㎜
		最小	210㎜×170㎜
	肩綴じ	最大	350㎜×364㎜
		最小	185㎜×170㎜
紙質	上質紙	64.0g/㎡～127.9g/㎡ ※中身 64.0g/㎡～300.0g/㎡ ※表紙	用紙サイズ、用紙の加工及び作業環境によっては仕様内であっても処理できない場合あり。 使用機器・機能によってはエアーキットが必要。
	コート紙・アート紙	84.9g/㎡～157.0g/㎡※中身 84.9g/㎡～300.0g/㎡※表紙
用紙形態	シート物
処理可能枚数	DBM-700（折り能力）	2～30枚　※シート枚数	上質紙81.4g/㎡、用紙幅200～320㎜の時。
	DBM-700+DBM-700T （小口断裁能力）	表紙（2枚）＋中身58枚以内 ※枚数は二つ折り後の枚数	表紙300g/㎡＋中身上質紙81.4g/㎡の時。 ※冊子厚さ6.0㎜以下。
	DBM-700+DBM-700S＋DBM-700T ※50SHEETS BOOKLET TRIM KIT装着時 （成形・小口断裁能力）	表紙（2枚）＋18～98枚以内 ※枚数は二つ折り後の枚数	上質紙81.4g/㎡時、 折り後の枚数52～60枚は幅200～320㎜。 62枚以上は幅200～320㎜、長さ135～225㎜。 ※冊子厚さ6.0㎜超えは冊子成形必須。
		表紙（2枚）＋18～118枚以内 ※枚数は二つ折り後の枚数	上質紙64g/㎡時、 100枚以上は折り後の用紙サイズA5横。 ※冊子厚さ6.0㎜超えは冊子成形必須。
		表紙（2枚）＋18～48枚以内 ※枚数は二つ折り後の枚数	上記以外
	冊子成形の推奨枚数は二つ折り後の枚数20枚以上、20枚未満は仕様外。 DKTS-200を接続した場合、冊子成形した成果物の断裁は仕様外。 天地断裁有の最大断裁枚数は二つ折り後の枚数が表紙込み60枚以下。
最大処理速度	角背成形 無し時	A4仕上がり	最大4,100セット/時	上質紙81.4g/㎡ ※シート枚数10枚以内。
		A5仕上がり	最大4,600セット/時
		A5仕上がり（DKTS-200接続時）	最大4,500セット/時
	角背成形 有り時	A4仕上がり	最大1,860セット/時	上質紙81.4g/㎡ ※折り後の枚数60枚以内。
		A5仕上がり	最大2,050セット/時
接続可能機器	給紙装置	DSC-10/60iL、DSF-2200（PCC）
	スタッカー	DCR-ST、DCR-BP、DBM-400STR	要D-PORT CONVERTER
	後処理機	DKTS-200
オプション	DBM-700	DBM-SSW、NON-STAPLE SENSOR（針無し検知センサー）、AIR KIT FOR DBM-700（DBM-700エアーキット）
	DBM-700T	DBM-SSW、DBM-LSW、DKT-K、50SHEETS BOOKLET TRIM KIT（50枚綴じ断裁キット）、75MM TRIM KIT FOR DBM-700T（DBM-700T用 75㎜幅断裁キット）
	DBM-700S	なし
付加機能	DBM-700	針送り検知、2×2ステッチ、ロングカバー処理
	DBM-700T	増し折り機能
	DBM-700S	冊子停止位置調整、成形強さ抑制設定、成形速度設定、成形回数設定
機械質量 （重量）	DBM-700	373㎏	付属品・ワイヤー含む
	DBM-700T	241㎏	付属品（4㎏）を含む
	DBM-700S	118㎏	付属品（22㎏）を含む

※記載の仕様は性能向上の為、予告なく変更となる場合がございます。
※システム構成により制限事項がございます。詳しくは販売会社にお問い合わせください。
