打抜機

外注していた型抜き処理を内製化

パートさんでもできる本格、打抜機

製品特徴

安全にそして誰でも簡単に ダイカット部分は本体内蔵で、使用者の安全が配慮された設計です。また抜型はスライド式によって誰でも簡単にセットが可能です。

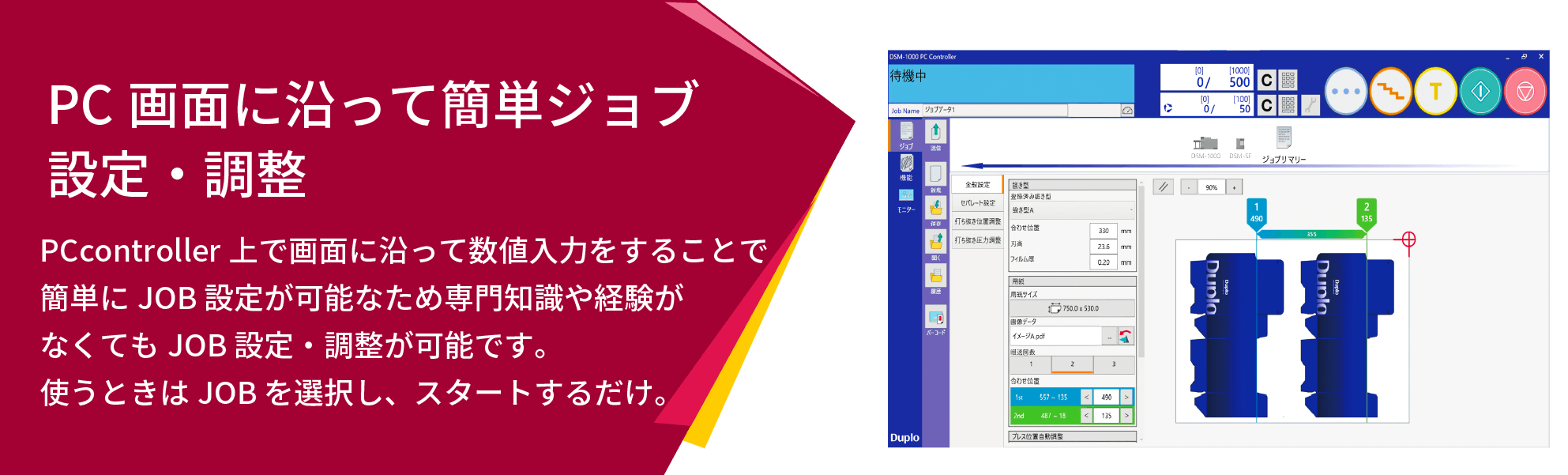

PC画面に沿って簡単ジョブ設定・調整 PCcontroller上で画面に沿って数値入力をすることで簡単にJOB設定が可能なため専門知識や経験がなくてもJOB設定・調整が可能です。使うときはJOBを選択し、スタートするだけ。

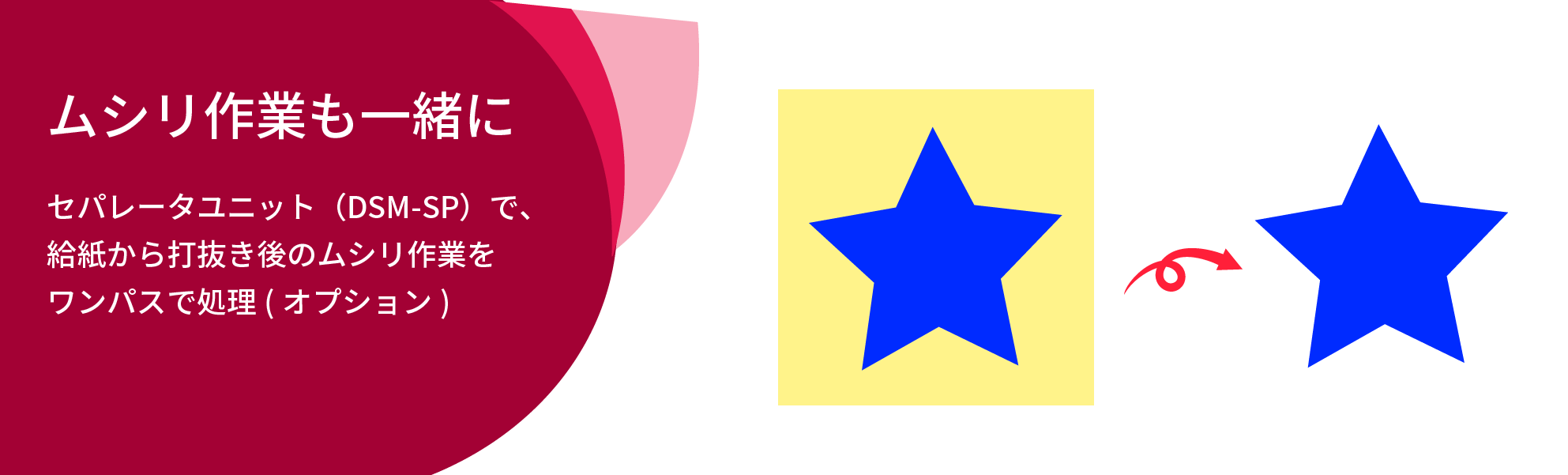

ムシリ作業も一緒にセパレータユニット（DSM-SP）で、給紙から打抜き後のムシリ作業をワンパスで処理（オプション）
万全のサポート体制 デュプログループは国内に多くの拠点があるので、安心の保守・サポート体制。満足度の高い対応を実現します。 デュプロは国内外の幅広い市場で活躍 故障・トラブルだけではありません お困りごとや取扱商品などどんなことでもご相談ください 専門の技術講習を受けたサービスマンが対応致します
1年間無償保証 規定枚数を超過した場合、保証対象外となる場合がございます。詳しくはお問い合わせください。

製品仕様

システム名 DSM-1000 システム
システム構成 セパレータユニット有り構成
① DSM-SF+DSM-1000+DSM-SP+DSM-ST
セパレータユニット無し構成
② DSM-SF+DSM-1000+EJECTION SUPPORT UNIT+DSM-ST
システム寸法
(W x D x H)		 セパレータユニット有り構成
① 4,166×1,455×1,395 ㎜
セパレータユニット無し構成
② 3,773×1,317×1,352 ㎜
電源/最大消費電力 DSM-SF:単相100V、680w、8.0A
DSM-1000:三相200V、3.5kw、20A ※打抜き時のピーク:10kw、60A
重量 セパレータユニット有り構成
①3,312 ㎏(付属品含む)
セパレータユニット無し構成
②3,146 ㎏(付属品含む) 
システムオプション DSM-SF:SUB SUCTION UNIT
DSM-1000:REGISTRATION MARK KIT
DSM-SP:ADDITIONAL SEPARATION UNIT
給紙棚積載量 最大400mm
操作方法 PCコントローラ&操作パネル
用紙形態 シート物
用紙サイズ
幅(W)
279～530mm
長さ(L)
279～750mm
定型
A3 縦・横、A2 縦、B2 縦、[板紙] K 判半裁 (475x650)、M 判半裁 (500x730)
用紙紙質
上質紙
127.9～209.3g/㎡ ※DSM-SP はスルーのみ可
アート・コート紙
157～279g/㎡ ※DSM-SP 使用時は209.4～279g/㎡
コートボール
270～600g/㎡ ※DSM-SP 使用時も270～600g/㎡
チップボール
400(8 号)～650g/㎡(13 号) ※DSM-SP はスルーのみ可、筋付け不可
カール量 高さ10mm 以下でR120 以上
最大処理速度 3,100 枚/時
プレス圧 40トン
抜き型
合板厚さ
18±0.5mm
トムソン刃高さ
23.6 ㎜(23.55～23.8mm)
木型寸法
520x820mm
プレスエリア
500x730mm
刃の合計長さ
5,000mm 以下
面板
サイズ
542x830mm
厚さ
1.0mm
セパレート方式 ローラによる成果物/スクラップセパレート方式
スクラップ除去方式 自由落下
